Úvod » Kotly drevosplyňujúce » Teplovodný kotol VIGAS 18DPA s reguláciou AK 4000




Teplovodný kotol VIGAS 18DPA s reguláciou AK 4000



Číslo produktu: 1331
naša cena bez DPH: 2 160,00 €
naša cena s DPH (20 %):
2 592,00 €

do košíka:
  ks

Kompletné špecifikácie

Výhody kotla VIGAS 18 DPA :

  • Automatický prechod z DREVA na PELETY
  • Riadenie pomocou najmodernejšej regulácie AK4000, ktorá Vám umožní mať všetko prehľadne na grafickom displeji pod kontrolou
  • Doba horenia PELETY 3 - 7 dní, DREVO 6 - 12 hodín
  • Vysoká účinnosť kotla 91,9% PELETY, 91,6% DREVO
  • Integrovaný zásobník na 165 kg peliet
  • Plynulá automatická regulácia výkonu od 10% do 100% PELETY, od 30% do 100% DREVO
  • Ultrazvukový snímač hladiny peliet s funkciou upozornenia na zostávajúci čas horenia a funkciou odstavenia kotla pri vyprázdnení zásobníka
  • Pri zapojení s akumulčnou nádržou prechod z DREVA na PELETY až po vyčerpaní akumulačnej nádrže na zvolenú teplotu
  • Funkcia automatického zapálenia peliet pomocou zapaľovacej špirály
  • Maximálna dĺžka prikladaného polena dreva 520 mm
  • Prikladacia komora dreva o objeme až 105 l
  • Vyššia hrúbka izolácie pre zvýšenie účinnosti

Základná výbava:

  • Regulácia AK 4000
  • Tlačný ventilátor EBM
  • Teplomer spalín Typ PT1000
  • Peletový expander
  • Servo ovládania klapky vzduchu DREVO/PELETY
  • Žiarobetónová tryska LAC
  • Peletový horák
  • Motor s prevodovkou
  • Zapaľovacia špirála
  • STB poistka
  • Čistiace príslušenstvo
  • Vypúšťací ventil 1/2"

Displej Silovka LSU Odtah vent Teplomer spalín Peletový expander Servo Belimo tryska01 tryska01 prevodovka zapalovacia spirala STB prislusenstvo-čistenie Teplomer spalín

Doplnkové príslušenstvo:

  • Odťahový ventilátor V25
  • Odpúšťací ventil Honeywell TS131
  • Kovový popolník pred kotol

Lambda sonda Lambda sonda Servo Belimo

Schéma kotla

Schema kotla

1. Regulácia AK 4000 11. Uzáver dvierok 21. Horný predný kryt 31. Zásobník peliet
2. Horné dvierka 12. Šamotové tehly 22. Teplomer spalín 32. Podávací dopravník
3. Tiahlo komínovej klapky 13. Spodné dvierka 23. Rúry výmenníka 33. Dávkovaci turniket
4. Priestor zásobníka 14. Komínové hrdlo 24. Horák pre spaľovanie peliet 34. Hnacia prevodovka
5. Vedenie prim. vzduchu 15. Zakurovacia klapka 25. Žiarobetónová výmurovka 35. Zapaľovacia špirála
6. Klapka vzduchu 16. Veko výmenníka 26. Sekundárny vzduch 36. Pripojovacia príruba
7. Ventilátor 17. Horný zadný kryt 27. Spaľovacia komora 37. bezpečnostný výmenník
8. Predný kryt 18. Hrdlo výstupnej vody 28. Smer spalín 38. Ultrazvukový senzor
9. Žiarobetónová tryska 19. Tepelná poistka STB 29. Hrdlo vratnej vody 39. Servo-pohon BELIMO
10. Clona sek. vzduchu 20. Kotlový teplomer 30. Napúšťacie hrdlo 40. Bezpečnostné teplotné čidlo

Technické údaje

Menovitý výkon kotla PELETY/DREVO kW 18/24
Trieda kotla podľa EN 303-5:2012   5
Max. prevádzkový tlak bar 3
Palivo PELETY   peletky priemeru 6 mm, dĺžka do 40 mm, 18,5 - 19 MJ/kG
Palivo DREVO   drevo do max. vlhkosti 20% o výhrevnosti min. 15 MJ/kg
Rozsah výkonu PELETY kW 1,8 - 18
Rozsah výkonu DREVO kW 8 - 24
Účinnosť PELETY menovitý/minimálny % 91,87/90,39
Účinnosť DREVO menovitý/minimálny % 91,57/90,95
Spotreba paliva pri men. výkone kg/hod 4,5 peletky, 6,3 drevo
Náhradné palivo   Drevný odpad, štiepky, piliny, pilinové brikety do max. vlhkosti 20%
Komínový ťah mBar 0,15 – 0,20
Hmotnosť kotla kg 480
Priemer vstupného hrdla G 2"
Priemer výstupného hrdla G 2"
Priemer napúšťacieho ventilu G ½"
Objem vodnej náplne l 75
Teplota spalín pri menovitom výkone PELETY/DREVO °C 160/210
Teplota spalín pri minimálnom výkone PELETY/DREVO °C 90/105
Rozmery plniacej komory DREVO Hĺbka mm 520
Výška mm 500
Šírka mm 380
Rozmery plniaceho otvoru DREVO (šírka-výška) mm 435 - 255
Max. hmotnosť paliva DREVO kg 35
Objem plniacej komory DREVO dm3 105
Max. hmotnosť paliva PELETY kg 165
Objem plniacej komory PELETY dm3 250
Hlučnosť dB 47,7
Max. elektrický príkon pri zapaľovaní W 1600
Elektrický príkon pri prevázke W 40
Napätie/frekvencia V/Hz ~230/50

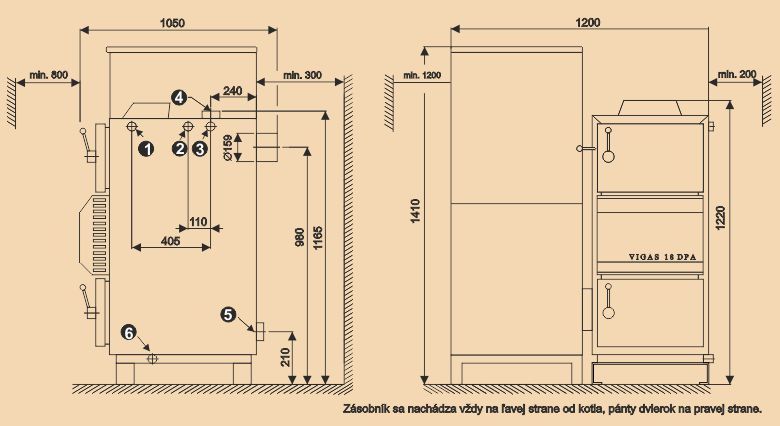

Rozmerový náčrtok kotla VIGAS 18DPA

Rozmerový náčrtok

  1. Vstupné hrdlo pre odpúšťací ventil TS 131 G¾
  2. Otvor pre ponorné púzdro odpúšťacieho ventilu TS 131 G½“
  3. Výstupné hrdlo chladiacej vody G¾“
  4. Výstupné hrdlo teplej vody G2"
  5. Vstupné hrdlo vratnej vody G2"
  6. Hrdlo pre napúšťací ventil G½“

Emisné limity podľa EN 303-5:2012 č. 4.4.7

Spaľovanie musí byť nízkoemisné. Limitné hodnoty emisií pre spotrebiče s výkonom do 50 kW s automatickou dodávkou paliva pri 10% O2 [mg/m³]

Požiadavka PELETY

  3. tr. 4. tr. 5. tr.
CO 3 000 1 000 500
OGC 100 30 20
Prach 150 60 40

Namerané hodnoty VIGAS 18 DPA

  Menovitý tepelný výkon
CO 184,1
OGC 8,7
Prach 27,2
  Minimálny tepelný výkon
CO 274,5
OGC 15,4
Prach 10,7

Požiadavka DREVO

  3. tr. 4. tr. 5. tr.
CO 5 000 1 200 700
OGC 150 50 30
Prach 150 75 60

Namerané hodnoty VIGAS 18 DPA

  Menovitý tepelný výkon
CO 213,1
OGC 19,5
Prach 19,8
  Minimálny tepelný výkon
CO 405,4
OGC 29,9
Prach 46,8
